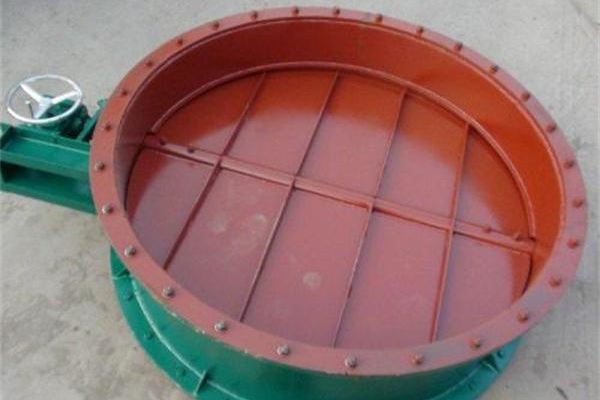

百葉式電動氣流調節閥是一種節能高效的氣流調節設備 ，結構由閥體、百葉板、閥軸、連桿機構、驅動裝置等主要部件組成。該設備結構合理，采用多葉、多軸式調節板，使氣流均勻分流，流阻小，啟閉力矩小，動作靈活可靠。

百葉式電動氣流調節閥各傳動部位采用軸承，運轉靈活，摩擦系數小，調節輕松自如，適用于冶金、礦山、煤炭、建材、化工、電力等行業的風機進出口及通風管道上，對管路中流量進行電動調節，是各種風管系統中理想的氣流調節設備。

百葉式電動調節閥的工作原理步驟

電動執行器的動作 ：
電動執行器接收到來自控制系統的電信號（如4~20mA或1~5V的直流信號）。
該信號被轉換為機械能，從而驅動調節閥的閥芯動作。電動執行器內部通常包括電機、減速器、聯軸器、位置傳感器等部件。

閥芯位置的變化 ：
閥芯的位置變化會改變調節閥內部流體的流通面積，進而調節介質的流量、壓力等參數。
當輸入信號增大時，電動執行機構推動閥芯移動，使閥門開度增大，介質流量增加；反之，當輸入信號減小時，閥芯移動使閥門開度減小，介質流量減少。

百葉片的同步旋轉 ：
在開啟過程中，通過手動或自動控制系統，驅動裝置帶動葉片同步旋轉。
葉片的角度逐漸增大，流體開始通過閥門。開啟角度越大，流體通過量越多。
當葉片旋轉至與流體流動方向平行時，閥門處于完全開啟狀態，流體可以自由通過，幾乎沒有阻力。

流量調節 ：
在實際應用中，通常需要根據工況需求，對流量進行精確調節。
通過控制葉片的旋轉角度，可以實現從完全關閉到完全開啟之間的任意位置，精確控制流體流量。
?
關閉過程 ：
當需要關閉閥門時，通過驅動裝置反向旋轉葉片，逐漸減小葉片的角度，直至完全關閉，流體停止流動。

總之，百葉式電動調節閥通過電動執行器接收控制信號，驅動閥芯和葉片，改變閥門的開度，從而調節流體的流量。這種閥門具有結構簡單、流阻小、重量輕、轉動靈活、使用壽命長、操作維護方便等特點，適用于含塵冷風或熱風氣體管道中，能夠自動調節風量，滿足不同工況下的通風需求。
